Jeu de la VSM : apprendre à cartographier et améliorer un flux

La VSM aide les responsables de production, managers, équipes méthodes et acteurs de l’amélioration continue à prendre du recul sur un processus complet. Pourtant, comprendre une cartographie en formation ne suffit pas toujours pour savoir la construire sur le terrain. Le Jeu de la VSM propose un cas d’entreprise concret dans lequel les participants analysent un flux, distinguent valeur ajoutée et non-valeur ajoutée, puis élaborent des situations futures. Ils apprennent ainsi à utiliser la Value Stream Mapping comme un outil de diagnostic, de dialogue et de transformation.

Qu’est-ce qu’une VSM ?

VSM signifie Value Stream Mapping, ou cartographie de la chaîne de valeur. La méthode représente sur un même support toutes les étapes nécessaires pour répondre à un besoin client, depuis l’approvisionnement jusqu’à la livraison. Elle met en relation 2 dimensions souvent étudiées séparément : le flux physique des produits ou des dossiers et le flux d’information qui pilote le travail.

Une VSM fait notamment apparaître :

• les fournisseurs et les clients
• les opérations qui composent le processus
• les flux de matières et les déplacements
• les stocks, encours et files d’attente
• les temps de cycle et les changements de série
• les flux d’information et les règles de planification
• la demande du client et le rythme attendu
• la ligne des temps, qui sépare valeur ajoutée et non-valeur ajoutée

Cette vision globale évite d’optimiser un poste au détriment de l’ensemble. Accélérer une opération apporte peu si les produits attendent plusieurs jours avant ou après celle-ci.

Pourquoi la VSM reste difficile à apprendre

Les symboles VSM s’expliquent assez rapidement. La difficulté commence lorsqu’il faut passer d’une série de données dispersées à une représentation fidèle du fonctionnement réel. Les participants doivent choisir le bon périmètre, suivre une famille de produits, convertir les encours en durée, comprendre le pilotage de la production et résister à la tentation de dessiner le processus tel qu’il devrait fonctionner.

Plusieurs erreurs reviennent fréquemment :

• confondre le temps de cycle avec le délai d’écoulement
• additionner des données exprimées dans des unités différentes
• représenter uniquement le flux physique et oublier le flux d’information
• considérer les stocks comme une conséquence inévitable
• chercher immédiatement des solutions sans objectiver la situation actuelle
• construire une cible séduisante mais impossible à traduire en actions
• améliorer chaque opération séparément sans vérifier l’effet sur le délai global

Le serious game place les participants devant les difficultés réelles d’une étude : données hétérogènes, informations à organiser, hypothèses à discuter et décisions à argumenter.

Le Jeu de la VSM : un cas pédagogique construit autour de l'entreprise TRICYCLE

Le Jeu de la VSM s’appuie sur le cas fictif de l’entreprise TRICYCLE, fabricant de VTT. La direction demande aux participants d’étudier le flux d’une famille de VTT standard, depuis la réception d’un composant jusqu’au produit conditionné prêt à être expédié.

Les joueurs travaillent en équipes de 2 ou 3. Leur dossier regroupe le contexte, le schéma du processus et les données nécessaires. Chaque groupe doit organiser les informations et justifier sa représentation.

La durée varie de 2 h 30 à 4 h, selon l’autonomie laissée aux équipes. Le formateur peut guider régulièrement un groupe débutant. Avec des participants expérimentés, il peut se rapprocher des conditions d’un véritable groupe de travail et laisser davantage de place à la recherche, aux débats et aux choix méthodologiques.

Le jeu s’adresse notamment aux :

• responsables de production et responsables d’atelier
• managers de proximité
• techniciens et ingénieurs méthodes
• responsables logistiques et supply chain
• animateurs Lean et responsables amélioration continue
• futurs Yellow Belt, Green Belt ou Black Belt Lean Six Sigma
• formateurs et consultants qui souhaitent faire pratiquer la VSM.

Aucun prérequis approfondi n’est indispensable. Pour un public débutant, une courte présentation de la VSM, des gaspillages et du takt time facilite toutefois le démarrage.

Du diagramme des flux à la Value Stream Mapping

Le jeu distingue volontairement le diagramme des flux de la VSM. Ces 2 supports se complètent, mais ils ne répondent pas exactement à la même question.

Le diagramme des flux permet de recenser les étapes dans l’ordre et de quantifier ce qui se passe à chacune d’elles. Les participants classent les activités selon différentes catégories : valeur ajoutée, transport, attente, contrôle ou stock. Ils peuvent ainsi comparer les durées, les distances, les surfaces occupées et les quantités immobilisées.

La VSM replace ensuite ces données dans une vue d’ensemble. Elle montre les processus, les stocks intermédiaires, la circulation des produits, le pilotage des ateliers et les informations échangées entre le client, l’entreprise et les fournisseurs. Sa ligne des temps rend visible l’écart entre le temps réellement consacré à transformer le produit et le délai total de traversée.

Cette progression permet de comprendre l’origine des données placées sur la carte et le rôle de chaque symbole.

Apprendre à reconnaître la valeur ajoutée et la non-valeur ajoutée

Une opération à valeur ajoutée transforme le produit ou le service d’une manière attendue par le client. Elle doit contribuer directement au résultat demandé et être réalisée correctement du premier coup. À l’inverse, une activité à non-valeur ajoutée consomme du temps, de la place ou des ressources sans créer la transformation attendue.

Les attentes, transports inutiles, reprises, contrôles redondants et stocks excessifs appartiennent généralement à cette seconde catégorie. Le Lean utilise le mot japonais muda pour désigner un gaspillage. Certaines opérations sans valeur ajoutée restent provisoirement nécessaires, par exemple pour répondre à une exigence réglementaire ou garantir la sécurité. L’objectif consiste d’abord à les rendre visibles, puis à distinguer celles que l’organisation peut supprimer, réduire ou mieux maîtriser.

Dans le jeu de la VSM, les équipes mesurent le poids des gaspillages et observent leurs interactions. Un lot important peut réduire le nombre de changements de série tout en augmentant les encours et le délai. Un contrôle peut sécuriser la qualité, mais aussi révéler que le processus ne garantit pas la conformité à la source.

Relier la demande client aux capacités du processus

Une VSM doit partir du besoin du client. Les participants calculent la demande moyenne journalière et le temps de production réellement disponible. Ils peuvent ensuite déterminer le takt time, c’est-à-dire le rythme auquel le processus doit fournir une unité pour répondre à la demande.

Le takt time ne correspond pas automatiquement au temps de cycle observé sur un poste. Il sert à comparer le besoin client et la capacité du flux : les ressources sont-elles réparties au bon endroit ? Un poste constitue-t-il un point de blocage ? L’entreprise produit-elle selon la consommation réelle ou selon des programmes indépendants ?

Le cas TRICYCLE conduit également les groupes à convertir les stocks et les encours en temps d’écoulement. Exprimer tous les éléments dans une unité comparable change la lecture du processus. Quelques minutes de transformation peuvent côtoyer plusieurs jours d’attente. Cette mise en perspective donne du sens aux priorités d’amélioration.

Construire 3 représentations pour passer du constat à l’action

Le jeu de la VSM suit une démarche en plusieurs temps. Les réponses ne sont pas détaillées ici : la recherche, les calculs et la confrontation des points de vue constituent précisément le travail pédagogique.

1. La situation actuelle

Les participants commencent par représenter le fonctionnement observé, avec ses contraintes et ses dysfonctionnements. Ils ne cherchent pas encore à embellir le processus. Cette étape crée une compréhension commune du flux et permet de localiser les principaux gaspillages.

2. La situation cible idéale

L’équipe imagine ensuite le flux qu’elle souhaiterait obtenir si elle pouvait repenser l’organisation sans se limiter immédiatement aux habitudes et aux contraintes actuelles. Cette cible donne une direction. Elle pousse les participants à raisonner à partir du besoin client, de la continuité du flux et de la réduction des temps sans valeur ajoutée.

3. La situation intermédiaire réaliste

Une cible idéale ne constitue pas encore un projet. Le groupe revient donc aux moyens disponibles, aux compétences, aux surfaces, aux investissements envisageables et au temps nécessaire pour changer. Il construit un état intermédiaire atteignable, suffisamment ambitieux pour améliorer le flux et suffisamment concret pour engager les premières actions.

4. Le plan d’action

Les écarts entre les cartes alimentent enfin un plan d’action. Les participants formulent les problèmes, proposent des mesures, désignent des responsables, fixent des échéances et choisissent des indicateurs de suivi. La VSM devient alors un support de pilotage plutôt qu’un dessin affiché au mur sans suite opérationnelle.

Quels problèmes terrain peut-on travailler avec ce serious game ?

Le scénario industriel permet d’aborder des situations rencontrées en production, en logistique, en qualité ou en maintenance :

• accumulation de matières et d’encours entre les postes
• déplacements longs ou manutentions répétées
• organisation en lots et changements de série
• déséquilibre entre charge et capacité
• contrôles qui détectent tardivement les défauts
• programmes de production transmis à plusieurs postes
• manque de synchronisation entre fabrication et expédition
• surfaces mobilisées par des stocks
• informations trop rares, trop tardives ou mal partagées

L’analyse peut aussi faire émerger des questions de sécurité et d’ergonomie. Réduire un transport limite parfois les manutentions. Une nouvelle implantation doit néanmoins préserver les circulations et les conditions de travail. La VSM ne remplace pas une analyse des risques.

Les principes restent transposables aux services. Dans un flux administratif, un dossier remplace le produit physique. La méthode conserve la même logique si l’équipe définit clairement l’unité suivie et les limites du processus.

Ce que l’apprentissage par le jeu change

Le travail en petit groupe oblige chacun à expliquer son raisonnement. Une donnée mal comprise devient visible lorsqu’il faut la placer sur un support commun. Le kraft et les éléments repositionnables facilitent les essais avant de formaliser une proposition.

Cette approche développe plusieurs compétences utiles sur le terrain :

1. délimiter une famille de produits et un périmètre d’étude
2. collecter et organiser les données nécessaires
3. observer le processus sans confondre faits et opinions
4. calculer les indicateurs de flux
5. faire apparaître les gaspillages et leurs causes
6. construire une vision future partagée
7. transformer les écarts en actions pilotables

Le débriefing compare les cartes produites. Le formateur examine la cohérence des choix, les hypothèses retenues et leurs conséquences sur le délai, les stocks et l’organisation.

Un support pour la formation et les chantiers Lean

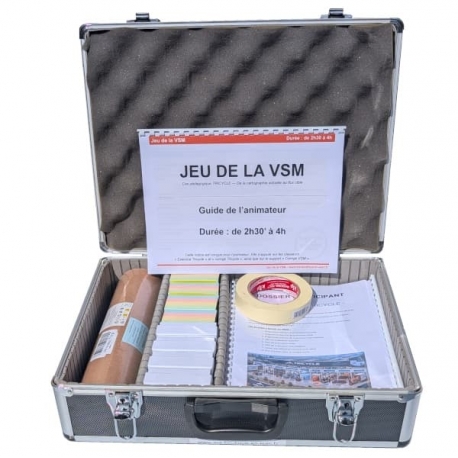

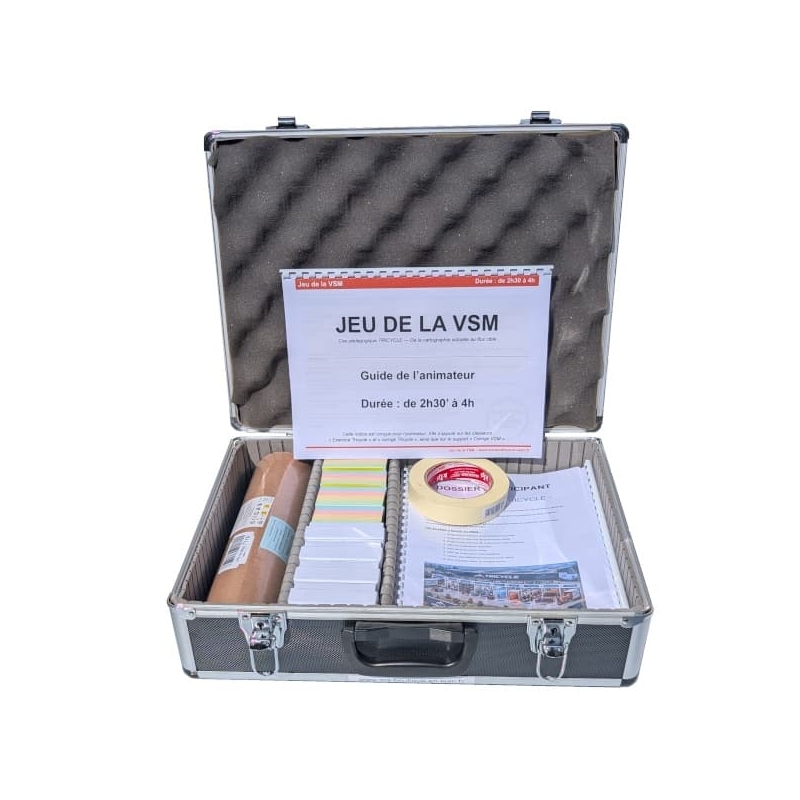

Le Jeu de la VSM de Ma Boutique en Lean fournit un cadre prêt à animer autour du cas TRICYCLE. Le dispositif comprend les supports nécessaires au travail des participants et de l’animateur : dossiers pédagogiques, diagrammes des flux, éléments de correction, pictogrammes et supports pour construire les différentes cartographies. Le travail sur papier kraft et avec des Post-it conserve le caractère collectif et modifiable d’une VSM réalisée en atelier.

Le formateur peut guider les premiers calculs ou laisser un groupe expérimenté mener l’analyse comme lors d’un chantier. Le cas peut intégrer une formation Lean, un parcours Yellow Belt, Green Belt ou Black Belt, ou préparer une équipe avant une cartographie réelle.

Ma Boutique en Lean propose également d’autres jeux pédagogiques Lean et serious games consacrés aux gaspillages, aux flux poussés et tirés, au Kanban, au SMED, au standard ou à la résolution de problèmes. Une difficulté de changement de série peut conduire à un atelier SMED. Des encours excessifs peuvent justifier un travail sur le flux tiré ou le Kanban.

Les supports de management visuel peuvent ensuite aider l’équipe à suivre le plan d’action, les indicateurs et l’avancement du chantier. Le jeu prépare le raisonnement et le management visuel soutient la mise en œuvre dans la durée.

Faire de la VSM un outil de décision collectif

La qualité d’une VSM ne dépend pas du nombre de symboles utilisés. Elle dépend de la justesse des observations, de la cohérence des données et de la capacité de l’équipe à choisir une direction commune. Le Jeu de la VSM permet d’acquérir cette logique sur un cas structuré avant de l’appliquer à un flux réel.

Pour engager la démarche, constituez une équipe, réservez le temps nécessaire et testez le cas TRICYCLE. Vous pourrez ensuite reprendre la méthode dans votre atelier ou votre service, avec des données observées sur le terrain et un plan d’action suivi par les personnes concernées.
